Laseranwendungen in der Messtechnik

1. Einführung: Die Bedeutung von Lasern in der Messtechnik

Laser haben die Messtechnik revolutioniert und ermöglichen Präzision auf einem Niveau, das mit herkömmlichen Methoden unerreichbar ist. Ihre Eigenschaften wie hohe Kohärenz, geringe Divergenz und eine präzise einstellbare Wellenlänge machen sie unverzichtbar. Besonders cw-Laser und durchstimmbare Laser sind in der Präzisionsmesstechnik weit verbreitet.

Ein zentraler Vorteil von Lasern ist ihre Vielseitigkeit. Anwendungen wie die Interferometrie nutzen Laser für hochpräzise Messungen von Abständen und Winkeln. Sie spielen dabei eine Schlüsselrolle, da sie für viele Industrien unverzichtbar sind.

Zusätzlich sorgen Laserschutzbrillen für Sicherheit bei der Arbeit mit leistungsstarken Lasersystemen. Dies ist besonders in industriellen Umgebungen wichtig, wo sichere Arbeitsbedingungen oberste Priorität haben.

Aufgrund der kontinuierlichen Weiterentwicklung der Lasertechnologie sind neuartige Laseranwendungen in der Messtechnik möglich, die Präzision und Effizienz auf ein neues Niveau heben.

2. Grundlagen der Lasertechnologie für Messtechnik-Anwendungen

Aufbau und Funktionsweise eines Lasers

Ein Laser (Light Amplification by Stimulated Emission of Radiation) erzeugt Licht, das hochkohärent, monochromatisch und in einem engen Strahl gebündelt ist. Dies wird durch die Verstärkung von Photonen in einem aktiven Medium erreicht, das durch eine Energiequelle angeregt wird. Dafür entscheidend sind die Spiegel des Resonators, die das Licht verstärken und präzise ausrichten.

Wichtige Parameter: Wellenlänge, Leistung und Kohärenz

Die Wellenlänge eines Lasers bestimmt, für welche Anwendungen er geeignet ist. Zum Beispiel werden Infrarot-Laser häufig in der Spektroskopie und Materialanalyse eingesetzt. Die Leistung eines Lasers, gemessen in Watt, variiert von Milliwatt für Laboranwendungen bis hin zu mehreren Kilowatt für industrielle Schneideanwendungen.
Kohärenz ist ein entscheidender Parameter in der Messtechnik, da sie die Interferenzfähigkeit des Lichts ermöglicht und somit Anwendungen wie die Interferometrie unterstützt.

Laserklassen und Sicherheitsstandards

Laser werden nach ihrer Gefährlichkeit in Klassen eingeteilt, von Klasse 1 (ungefährlich) bis Klasse 4 (potenziell gefährlich für Haut und Augen). Sicherheitsstandards wie der Einsatz von Laserschutzbrillen sind dabei essenziell, insbesondere bei leistungsstarken Lasern, um Anwender zu schützen. Die sichere Nutzung ist ein wesentlicher Bestandteil aller Laseranwendungen in der Messtechnik, insbesondere bei leistungsstarken Lasern.

3. Interferometrie: Präzise Laseranwendungen in der Messtechnik

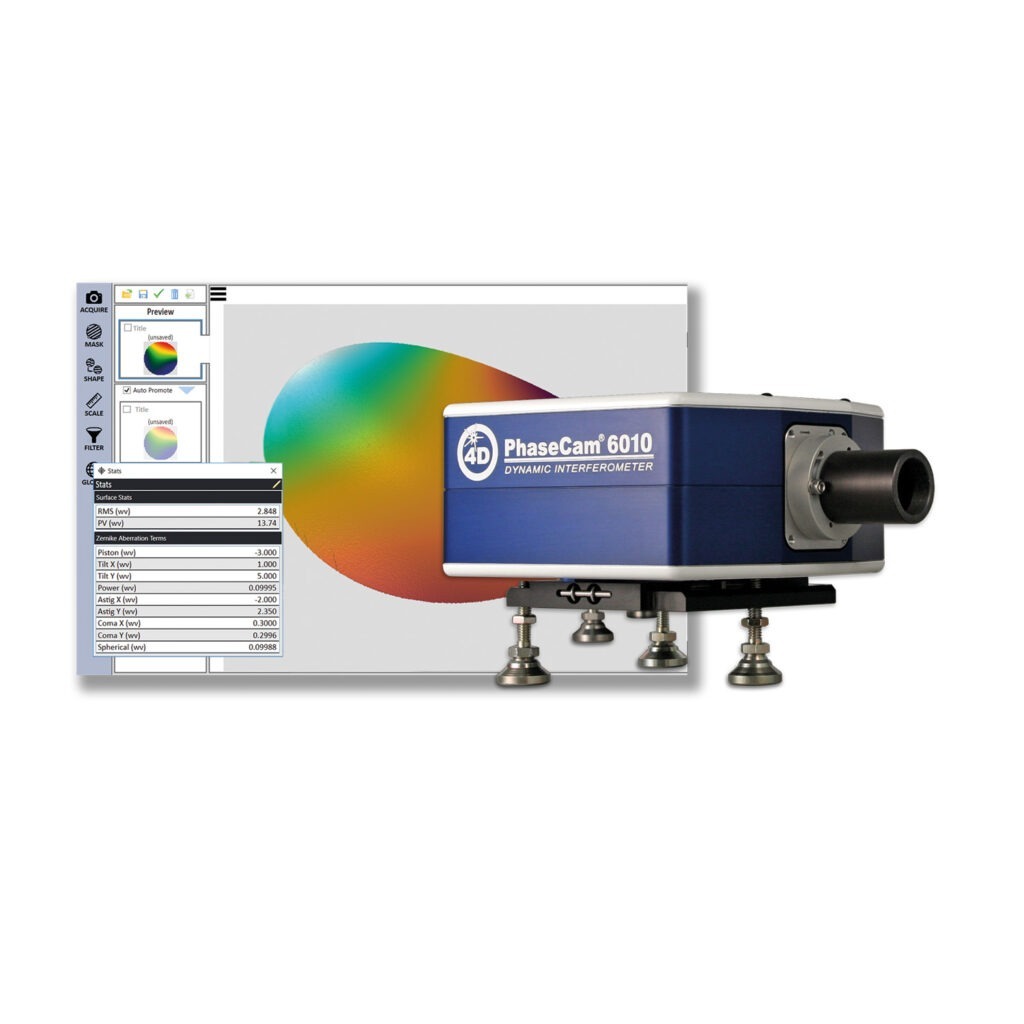

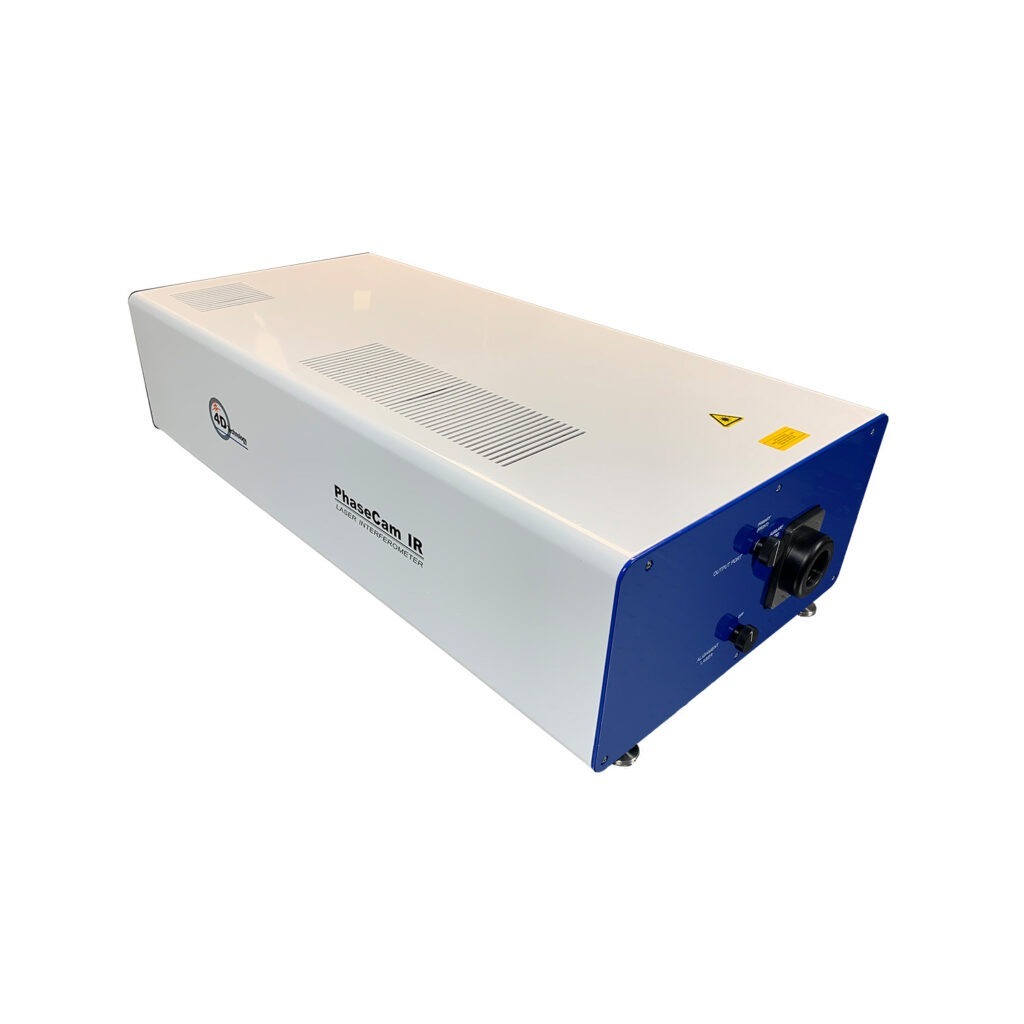

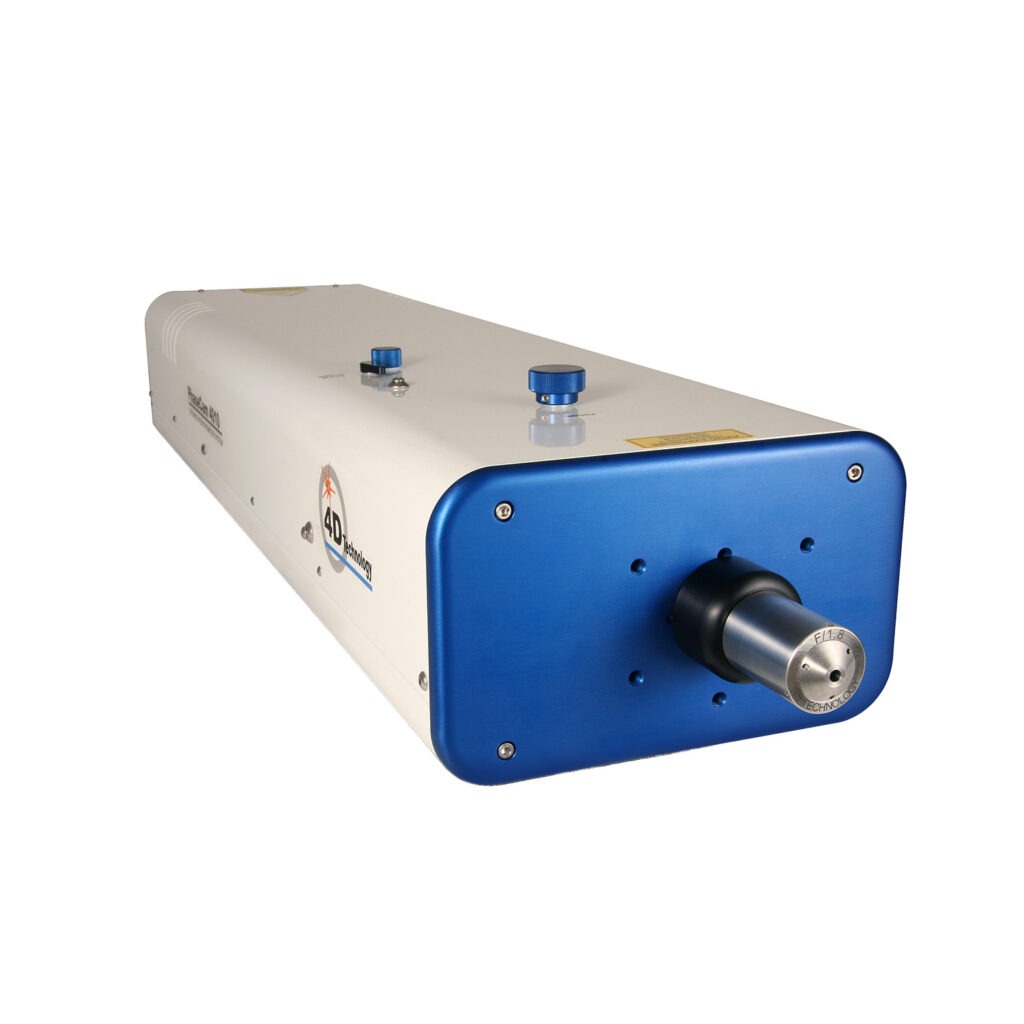

Funktionsweise eines Interferometers

Ein Interferometer nutzt das Prinzip der Lichtinterferenz, um Abstände, Winkel oder Oberflächenprofile mit extrem hoher Präzision zu messen. Das System teilt das Laserlicht in zwei Strahlen auf, die unterschiedliche Wege zurücklegen. Es vereint die Strahlen wieder und erzeugt Interferenzmuster, welche die Messgröße offenbaren. Besonders Michelson-Interferometer sind bekannt für ihre Genauigkeit in der Präzisionsmesstechnik. Interferometer sind eine der bedeutendsten Laseranwendungen in der Messtechnik, da sie höchst präzise Ergebnisse liefern.

Anwendungen: Abstands-, Winkel- und Oberflächenmessungen

Interferometrie wird in verschiedenen Bereichen der Messtechnik eingesetzt:

• Abstandsmessung: Ideal für die präzise Bestimmung kleiner Distanzen, beispielsweise in der Halbleiterfertigung.
• Winkelmessung: In optischen Systemen, um präzise Justierungen vorzunehmen.
• Oberflächenmessungen: Zur Analyse von Oberflächenrauheit oder Planheit, etwa in der Fertigung von optischen Komponenten.

Zum Beispiel die Kombination aus Interferometern und leistungsstarken cw-Lasern ermöglicht besonders präzise Messungen in der Industrie und Forschung.

CW / Quasi CW Laser

Jetzt entdecken

Beispiel: Twyman-Green-Interferometer: Aufbau und Einsatzgebiete

Das Twyman-Green-Interferometer ist eine Weiterentwicklung des Michelson-Interferometers und wird speziell zur Prüfung optischer Komponenten eingesetzt. Ähnlich wie beim Michelson-Interferometer wird ein Laserstrahl in zwei Strahlen aufgeteilt. Einer der Strahlen wird auf das zu prüfende Objekt (z. B. eine Linse oder einen Spiegel) gerichtet, während der andere als Referenzstrahl dient. Beim Wiederzusammenfügen der Strahlen entsteht ein Interferenzmuster, das Abweichungen in der Form oder Qualität der optischen Oberfläche sichtbar macht.

Dieses Interferometer ist besonders nützlich in der Herstellung und Qualitätskontrolle von optischen Systemen, da es winzige Defekte und Verzerrungen erkennen kann. Häufig nutzt man Sie dabei in Verbindung mit cw-Lasern, die für ihre hohe Stabilität bekannt sind.

Vorteile des Twyman-Green-Interferometers

• Hohe Präzision: Ideal zur Messung kleinster Oberflächenabweichungen.
• Flexibilität: Kann für unterschiedliche optische Komponenten wie Linsen oder Spiegel angepasst werden.
• Einfache Integration: Lässt sich in automatisierte Messsysteme integrieren und ermöglicht so eine effiziente Qualitätskontrolle.

4. Spektroskopie: Fortschrittliche Laser-Messtechnik für molekulare Analysen

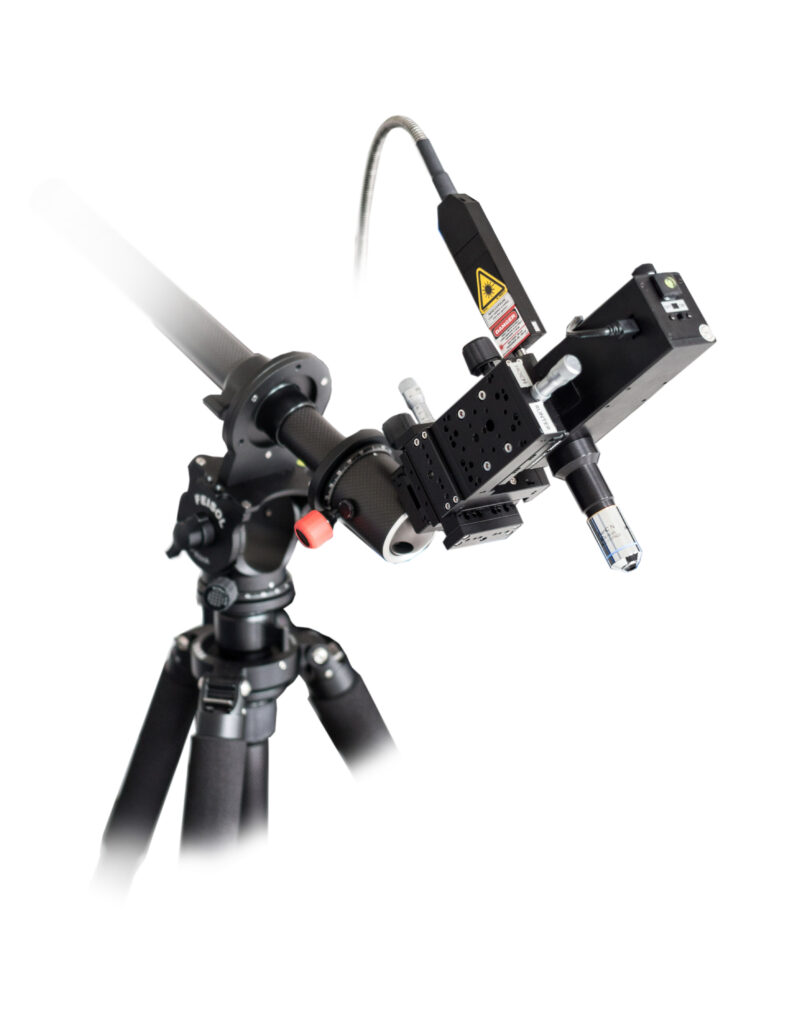

Raman-Spektroskopie: Molekulare Strukturen sichtbar machen

Die Raman-Spektroskopie ist eine weit verbreitete Methode zur Analyse molekularer Strukturen. Ein Laserstrahl wird auf eine Probe gerichtet, und das zurückgestreute Licht wird untersucht. Durch die Raman-Verschiebung – kleine Frequenzänderungen, die durch Wechselwirkungen des Lichts mit Molekülschwingungen entstehen – können chemische Zusammensetzungen und Bindungen präzise identifiziert werden.

Diese Technik ist besonders vorteilhaft, da sie minimal-invasive Analysen ermöglicht und Proben nur minimal vorbereitet werden müssen. Durchstimmbare Laser sind ideal für die Raman-Spektroskopie, da sie flexibel an verschiedene Molekülklassen angepasst werden können.

Nahinfrarotspektroskopie (NIR): Vielseitige Anwendungen

Die NIR-Spektroskopie analysiert das Absorptionsverhalten von Materialien im nahen Infrarotbereich (800–2500 nm). Diese Methode eignet sich hervorragend zur Bestimmung chemischer und physikalischer Eigenschaften, da sie tief in Proben eindringen kann. Sie wird häufig in der Lebensmittel- und Agrarindustrie, aber auch in der Pharmaforschung eingesetzt, z. B. zur Feuchtigkeitsbestimmung oder zur Analyse komplexer Gemische.

Gepulste Laser können in der NIR-Spektroskopie verwendet werden, um die Empfindlichkeit und Messgeschwindigkeit zu verbessern, vor allem bei der Analyse flüchtiger Substanzen.

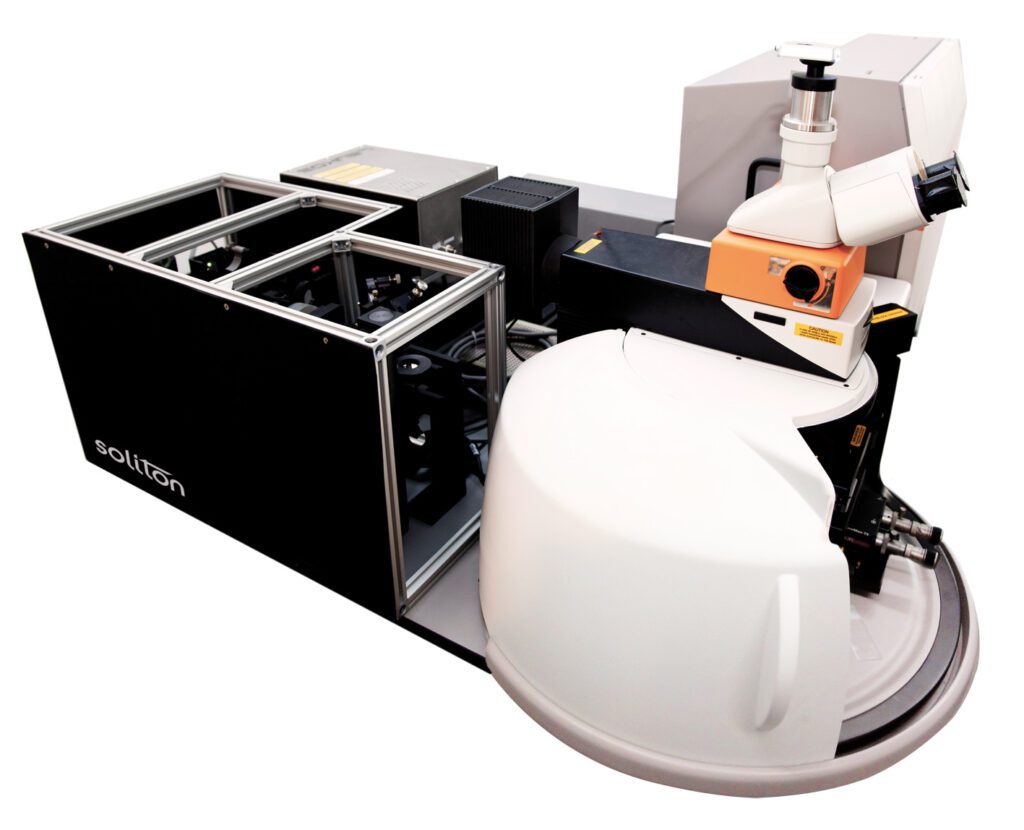

CARS (Coherent Anti-Stokes Raman Spectroscopy): Fortschrittliche Raman-Technik

CARS ist eine Erweiterung der Raman-Spektroskopie, die kohärentes Licht nutzt, um chemische Signale zu verstärken. Diese Technik ermöglicht eine schnelle und hochsensitive Analyse von Molekülen und findet zum Beispiel Anwendung in der Biologie und Materialforschung. Aufgrund der Verwendung von gepulsten Lasern lassen sich auch dynamische Prozesse in Echtzeit beobachten.

LIBS (Laser-Induced Breakdown Spectroscopy): Elementanalyse durch Laser

Die LIBS-Technik verwendet einen gepulsten Laser, um die Oberfläche einer Probe zu ionisieren. Das entstehende Plasma emittiert Licht, dessen Spektrum die chemische Zusammensetzung der Probe offenbart. Dabei ist LIBS eine schnelle und zerstörungsfreie Methode, die besonders in der Umweltanalytik und Materialprüfung geschätzt wird. Deshalb steht die Technologie für eine der innovativsten Laseranwendungen in der Messtechnik, da sie zerstörungsfrei und effizient arbeitet.

5. Lasertriangulation: Eine unverzichtbare Laseranwendung in der Messtechnik

Prinzip der Lasertriangulation

Die Lasertriangulation ist eine präzise Methode zur Abstandsmessung, bei der ein Laserstrahl auf eine Oberfläche projiziert wird und das reflektierte Licht von einem Detektor erfasst wird. Durch die Auswertung des Winkels zwischen Laserquelle, reflektiertem Licht und Detektor kann der Abstand berechnet werden. Diese Technik ist besonders effektiv für Messungen auf unregelmäßigen oder sich bewegenden Oberflächen.

Die hohe Genauigkeit und Geschwindigkeit machen die Lasertriangulation ideal für Anwendungen in der industriellen Fertigung und Qualitätskontrolle. Hierbei kommen kompakte cw-Laser zum Einsatz, die durch ihre hohe Stabilität und lange Lebensdauer überzeugen.

Anwendungen in der industriellen Qualitätssicherung

In der Qualitätssicherung wird die Lasertriangulation häufig eingesetzt, um Dimensionen, Oberflächenprofile oder Kantenpositionen zu überprüfen. Beispiele für Anwendungen sind:

• Bauteilvermessung: Präzise Messung von Länge, Breite und Höhe von Werkstücken.
• Defekterkennung: Identifikation von Oberflächenfehlern wie Dellen oder Rissen.
• Prozessüberwachung: Echtzeitkontrolle in Fertigungslinien zur Sicherstellung von Maßhaltigkeit.

Die Möglichkeit, Messdaten schnell und berührungslos zu erfassen, macht diese Technik besonders effizient und wirtschaftlich. Dabei kommen oft Laserstrahlführungskomponenten zum Einsatz, um die Lichtführung optimal anzupassen.

Vorteile: Geschwindigkeit und Genauigkeit

Die Lasertriangulation bietet zahlreiche Vorteile gegenüber herkömmlichen Messtechniken:

• Hohe Messgeschwindigkeit: Ideal für Echtzeitanwendungen in Fertigungsprozessen.
• Hervorragende Genauigkeit: Selbst kleinste Abweichungen können erkannt werden, was die Qualität der Produkte steigert.
• Berührungslose Messung: Besonders geeignet für empfindliche oder bewegliche Oberflächen.

Diese Eigenschaften machen Lasertriangulation unverzichtbar für moderne Produktionsumgebungen. Sie ist eine der effizientesten und flexibelsten Laseranwendungen in der Messtechnik. In Kombination mit einem Power Meter kann die Laserleistung überwacht werden, um zum Beispiel optimale Messergebnisse sicherzustellen.

Power Meter

Jetzt entdecken

6. Laserscanner: 3D-Messtechnik und weitere Laseranwendungen

Aufbau und Funktionsweise eines Laserscanners

Ein Laserscanner verwendet präzise gesteuerte Laserstrahlen, um Objekte dreidimensional zu erfassen. Der Laserstrahl tastet die Oberfläche eines Objekts ab, während Sensoren die reflektierten Lichtsignale aufnehmen. Die erfassten Daten werden in ein detailliertes 3D-Modell umgewandelt, das für Analysen, Designoptimierung oder Fertigungsprozesse genutzt wird.

Durch ihre Fähigkeit, große Objekte schnell und präzise zu scannen, sind Laserscanner essenziell in Branchen wie Architektur, Ingenieurwesen und Fertigung. Moderne Geräte wie die Nanocam bieten zusätzlich ultrahohe Auflösung für nanometergenaues Scannen.

Die Nanocam: Präzision auf Nanoebene

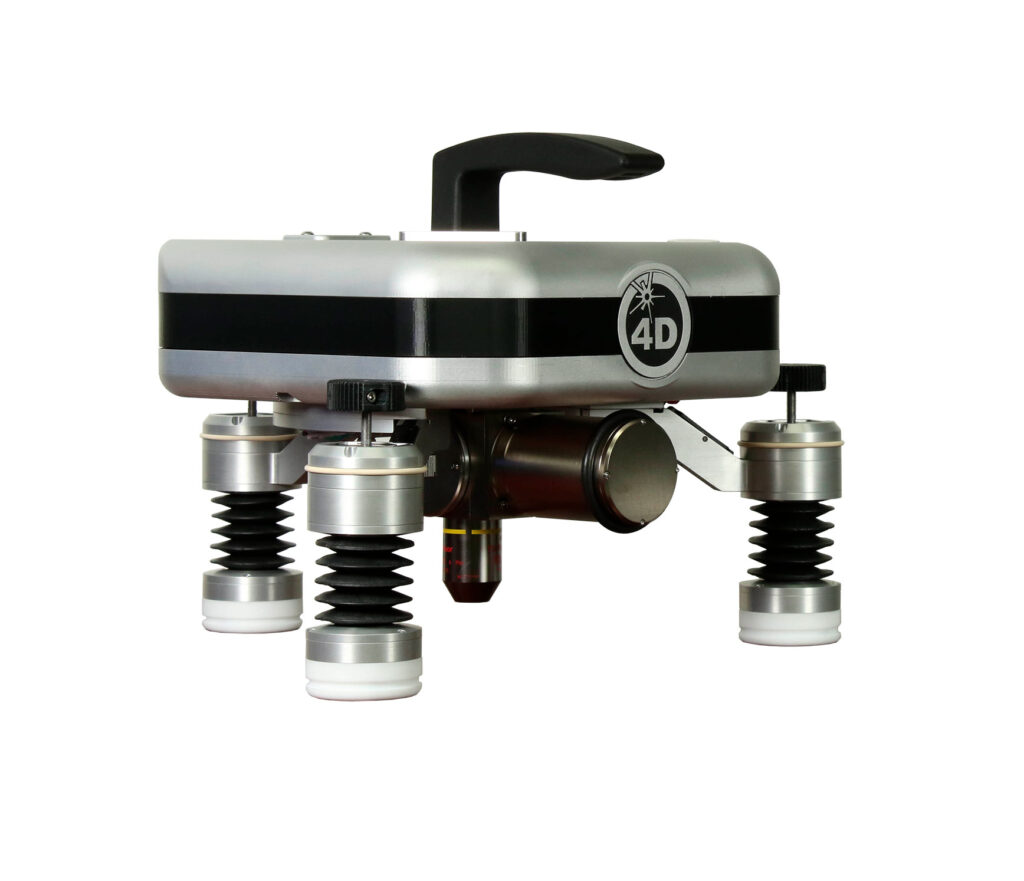

Die Nanocam von 4D Technology setzt neue Maßstäbe in der 3D-Messtechnik. Mit ihrer Fähigkeit, Oberflächen mit einer Auflösung im Nanometerbereich zu erfassen, eignet sie sich hervorragend für die Inspektion und Analyse feinster Strukturen. Diese Laserscanner-Technologie findet Anwendungen in der Halbleiterindustrie, Materialforschung und der Fertigung hochpräziser Komponenten.

Ein wesentlicher Vorteil der Nanocam ist ihre Benutzerfreundlichkeit und Kompaktheit. Durch die Integration modernster Lasertechnologie liefert sie hochpräzise Daten, die Produktionsprozesse optimieren und Fehler minimieren können. Dieses Produkt zeigt, wie präzise und fortschrittlich moderne Laseranwendungen in der Messtechnik sein können.

Anwendungen in der 3D-Messtechnik

Laserscanner wie die Nanocam finden in einer Vielzahl von Anwendungen Verwendung:

• Qualitätskontrolle: Präzise Messung von Bauteilen zur Sicherstellung von Maßhaltigkeit und Oberflächenqualität.
• Forschung und Entwicklung: Erstellung detaillierter 3D-Modelle für Materialstudien und Prototypenentwicklung.
• Reverse Engineering: Rekonstruktion bestehender Objekte für Anpassungen oder Nachproduktion.

Dank ihrer Vielseitigkeit und Präzision leisten Laserscanner einen wichtigen Beitrag zur Steigerung der Effizienz und Produktqualität in der modernen Fertigung. Produkte wie die Nanocam setzen neue Standards in der 3D-Messtechnik und bieten Unternehmen entscheidende Wettbewerbsvorteile. (weitere Infos zur NanoCam: https://4dtechnology.com/products/optical-profilers/nanocam-hd/)

7. Innovative Technologien: Die Zukunft von Laseranwendungen in der Messtechnik

Femtosekundenlaser: Präzision im Nanometerbereich

Femtosekundenlaser gehören zu den modernsten Technologien in der Messtechnik. Diese Laser emittieren ultrakurze Lichtpulse, die nur wenige Femtosekunden (1 Femtosekunde = 10⁻¹⁵ Sekunden) dauern. Dadurch lassen sich extrem präzise Messungen und Materialbearbeitungen durchführen, ohne thermische Schäden zu verursachen.

Anwendungen von Femtosekundenlasern umfassen:

• Materialforschung: Analyse und Bearbeitung empfindlicher Materialien wie Glas oder biologischer Proben.
• Mikromaterialbearbeitung: Gravur und Schneiden mit höchster Präzision.
• Nichtlineare Spektroskopie: Untersuchung von Molekülstrukturen durch hochsensitive Messverfahren.

Femtosekundenlaser werden zunehmend in der Wissenschaft und Industrie eingesetzt, insbesondere in Bereichen, in denen es auf höchste Präzision ankommt.

Optische Kohärenztomographie (OCT): Medizin und Materialprüfung

Die optische Kohärenztomographie (OCT) nutzt kohärentes Licht, um hochauflösende Querschnittsbilder von Materialien oder biologischen Geweben zu erstellen. Diese Technik findet breite Anwendung in der Medizin, z. B. in der Augenheilkunde zur Analyse der Netzhaut, aber auch in der Materialprüfung zur Untersuchung von Schichtstrukturen.

Mit ihrer Fähigkeit, zerstörungsfrei und in Echtzeit zu messen, bietet die OCT einen enormen Mehrwert für industrielle und wissenschaftliche Anwendungen. Laserstrahlführungskomponenten spielen hierbei eine zentrale Rolle, um die Lichtstrahlen präzise zu lenken.

Nichtlineare optische Effekte: Neue Möglichkeiten für Messungen

Nichtlineare optische Effekte eröffnen neue Möglichkeiten in der Messtechnik. Diese Effekte treten auf, wenn Laserlicht mit hoher Intensität in speziellen Materialien wechselwirkt. Beispiele dafür sind:

• Harmonische Erzeugung: Frequenzverdopplung oder -verdreifachung des Lichts zur Erweiterung des Messbereichs.
• Selbstfokussierung: Erhöhung der Lichtintensität in einem Medium für spezifische Messanwendungen.

Solche Effekte werden zunehmend in der Materialforschung und Spektroskopie genutzt, insbesondere in Kombination mit modernen Lasersystemen wie durchstimmbare oder gepulste Laser.

8. Auswahl und Kalibrierung: Optimale Laser für Messtechnik-Anwendungen

Worauf bei der Auswahl eines Lasers zu achten ist

Die Wahl des richtigen Lasermessgeräts hängt stark von der geplanten Anwendung ab. Entscheidend sind Parameter wie:

• Wellenlänge: Unterschiedliche Materialien und Anwendungen erfordern spezifische Laserwellenlängen (z. B. Infrarot für Materialforschung, sichtbares Licht für optische Anwendungen).
• Betriebsart: cw-Laser sind ideal für kontinuierliche Anwendungen wie Interferometrie, während gepulste Laser für dynamische Prozesse wie LIBS-Spektroskopie geeignet sind.
• Leistung und Stabilität: Präzisionsanwendungen erfordern leistungsstarke und stabile Laser, die konstant reproduzierbare Ergebnisse liefert

Kalibrierung und Wartung: Präzision langfristig sicherstellen

Die regelmäßige Kalibrierung von Lasermessgeräten ist essenziell, um präzise und zuverlässige Ergebnisse zu gewährleisten. Dies umfasst die Überprüfung der Laserwellenlänge, der Strahlintensität und der Ausrichtung optischer Komponenten. Kalibrierungsschritte können sein:

• Vergleich mit zertifizierten Standards zur Sicherstellung der Genauigkeit.
• Justierung der Laserstrahlführung, um eine optimale Fokussierung zu gewährleisten.
• Überprüfung der optischen Komponenten, um Verschmutzungen oder Abnutzungen zu erkennen.

Eine ordnungsgemäße Wartung erhöht nicht nur die Lebensdauer der Geräte, sondern auch die Effizienz in der Anwendung. Laserschutzbrillen und andere Sicherheitsvorrichtungen sollten ebenfalls regelmäßig überprüft werden.

Zertifizierungen und Qualitätsstandards

Beim Kauf eines Lasermessgeräts sollte darauf geachtet werden, dass es den relevanten internationalen Standards entspricht, wie z. B.:

• ISO 9001: Qualitätsmanagementsysteme für Geräte und Prozesse.
• IEC 60825: Sicherheit von Laserprodukten.
• ISO/IEC 17025: Anforderungen an die Kompetenz von Kalibrier- und Prüflaboren.

Zertifizierte Geräte gewährleisten nicht nur Sicherheit, sondern auch die Verlässlichkeit der Messergebnisse. Dies ist besonders in Industrien wie Medizintechnik und Halbleiterproduktion von entscheidender Bedeutung.

9. Vorteile von Laseranwendungen für Ihr Unternehmen

Effizienzsteigerung durch präzise Messtechnik

Laserbasierte Messtechnologien ermöglichen hochpräzise und zuverlässige Messungen, die herkömmliche Verfahren oft nicht erreichen können. Diese Genauigkeit führt zu kürzeren Durchlaufzeiten, weniger Nacharbeit und einer insgesamt effizienteren Produktion. Beispielsweise können cw-Laser oder durchstimmbare Laser in automatisierten Fertigungsprozessen integriert werden, um kontinuierlich präzise Ergebnisse zu liefern.

Unternehmen profitieren nicht nur durch die verbesserte Qualität ihrer Produkte, sondern auch durch die höhere Geschwindigkeit und Flexibilität, die laserbasierte Systeme bieten.

Kostenreduktion durch langlebige und wartungsarme Systeme

Laserbasierte Messtechnologien sind bekannt für ihre Langlebigkeit und geringen Wartungsanforderungen. Moderne Lasersysteme, wie gepulste Laser oder Interferometer, sind so konzipiert, dass sie auch unter anspruchsvollen Bedingungen zuverlässig arbeiten. Dies reduziert die Betriebskosten erheblich, da weniger häufige Wartungszyklen und Ersatzteile benötigt werden.

Darüber hinaus minimieren die berührungslose Natur und die hohe Messgeschwindigkeit von Lasern Produktionsausfälle und Materialverluste, was langfristig zu erheblichen Einsparungen führen kann.

Wettbewerbsvorteile durch innovative Technologien

Die Integration moderner Lasertechnologien in die Messtechnik verschafft Unternehmen einen entscheidenden Vorsprung gegenüber Wettbewerbern. Präzise und innovative Anwendungen wie die Spektroskopie (z. B. Raman- oder NIR-Spektroskopie) oder die Interferometrie ermöglichen es, neue Märkte zu erschließen und höhere Qualitätsstandards zu setzen.

Produkte wie die Nanocam oder Power Meter bieten Unternehmen Werkzeuge, mit denen sie auch anspruchsvollste Kundenanforderungen erfüllen können. Durch den Einsatz solcher Technologien können Unternehmen nicht nur ihre Produktion optimieren, sondern auch ihr Markenimage als technologische Vorreiter stärken.

10. Fazit und weiterführende Ressourcen

Zusammenfassung: Die wichtigsten Erkenntnisse

Laseranwendungen in der Messtechnik haben die Art und Weise revolutioniert, wie Präzision und Effizienz in der Industrie, Forschung und Entwicklung erreicht werden. Von der Interferometrie über die Spektroskopie bis hin zur Lasertriangulation bieten laserbasierte Systeme unvergleichliche Genauigkeit, Geschwindigkeit und Vielseitigkeit.
Durch den Einsatz von Produkten wie cw-Lasern, durchstimmbaren Lasern, Interferometern oder hochpräzisen Laserscannern wie der Nanocam können Unternehmen nicht nur ihre Produktivität steigern, sondern auch neue Märkte erschließen.

Weiterführende Ressourcen

Wenn Sie mehr über Lasertechnologien und ihre vielfältigen Anwendungen erfahren möchten, laden wir Sie ein, unsere weiteren Inhalte zu entdecken:
