PhaseCam SWIR – Dynamische Interferometrie bei 1.55 µm

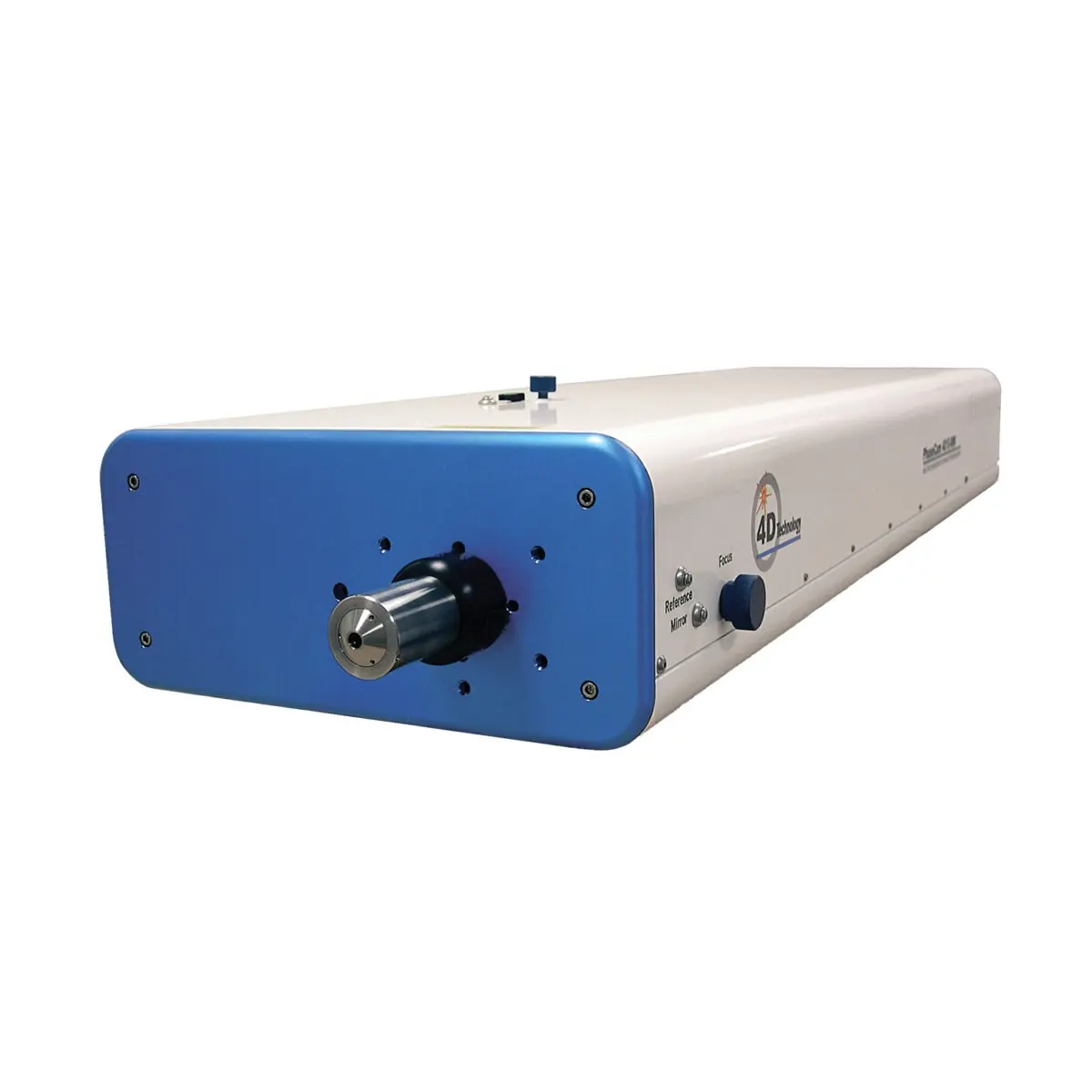

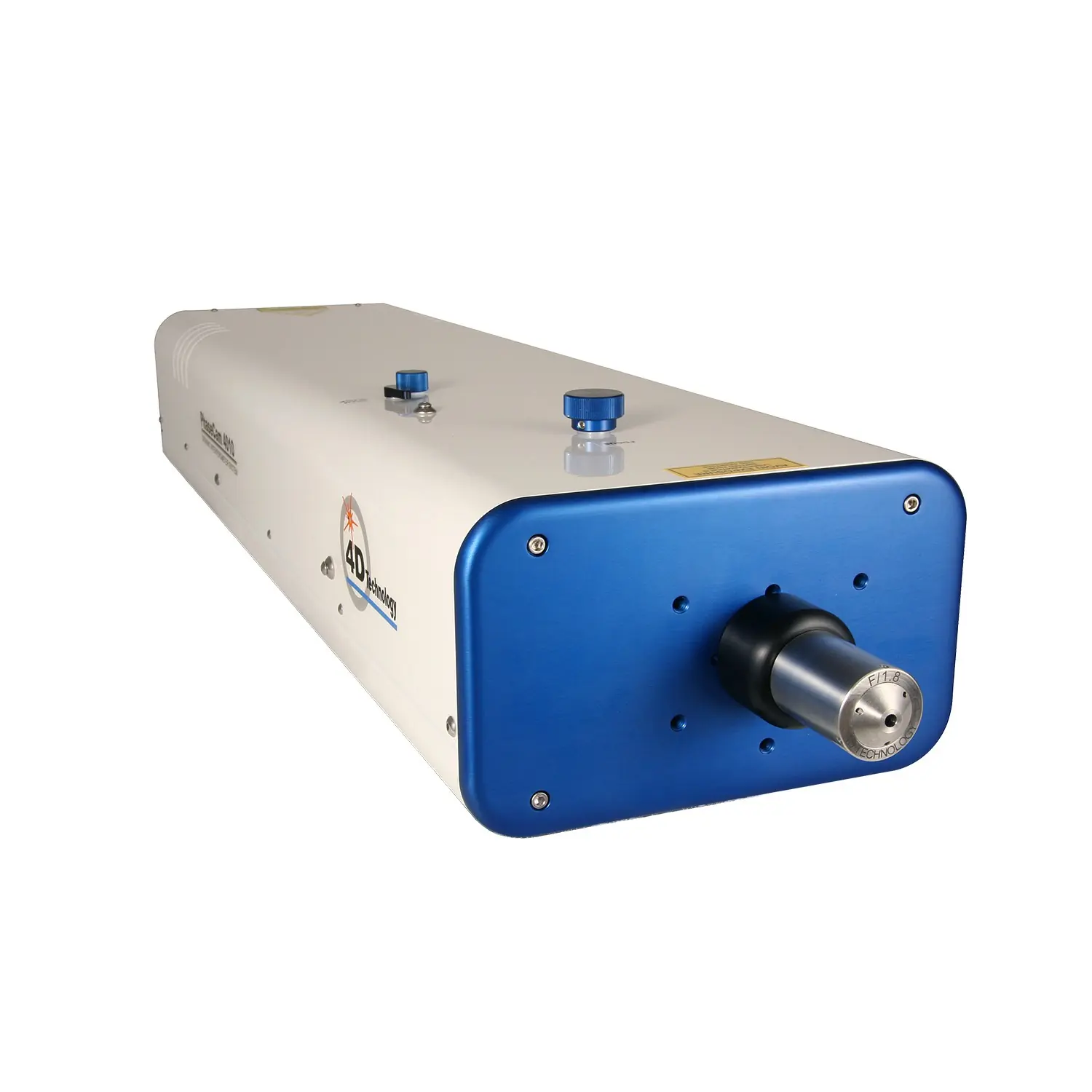

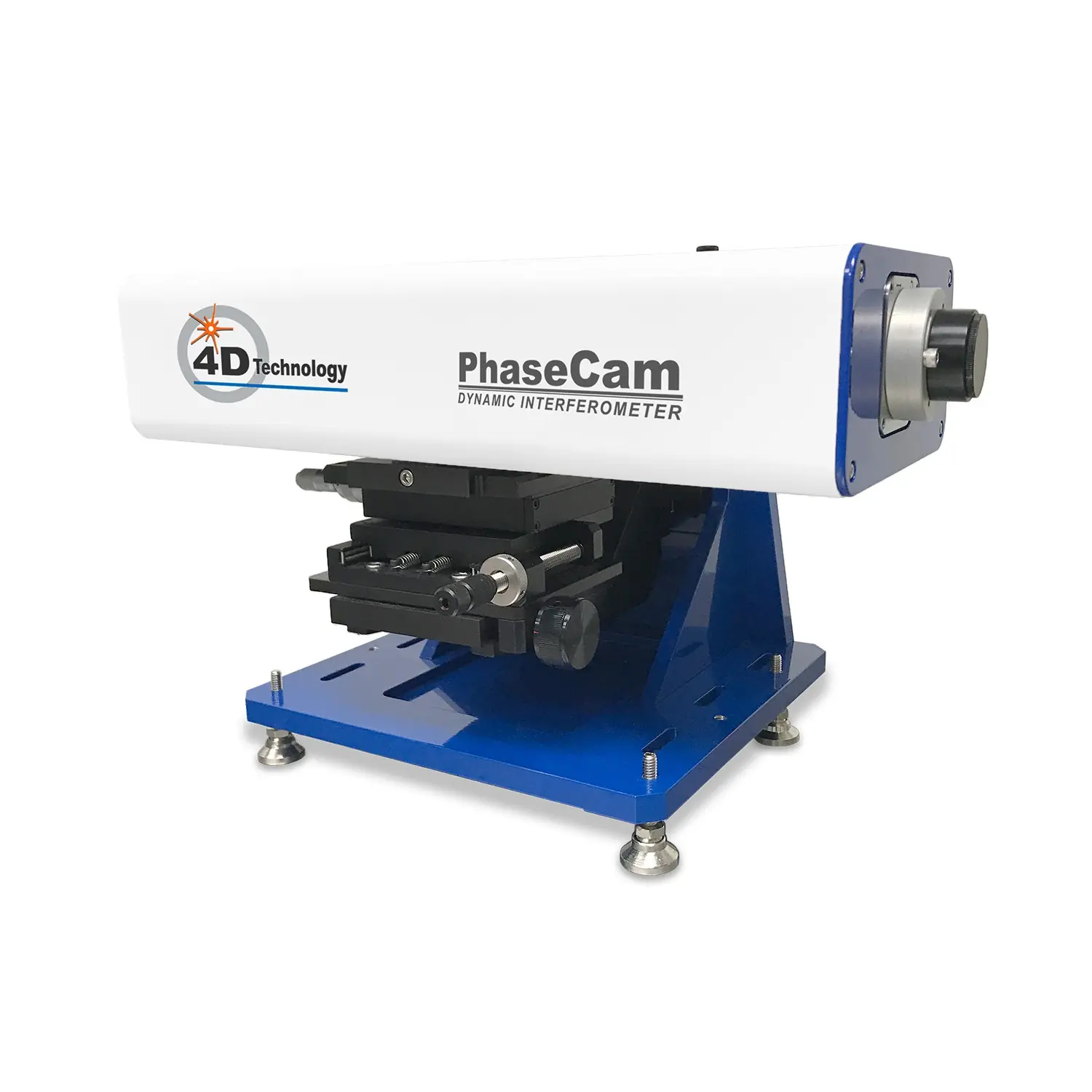

Die PhaseCam von 4D Technology ist ein dynamisches Twyman-Green-Interferometer zur hochpräzisen Messung von Wellenfronten und optischen Oberflächen. Die SWIR-Ausführung arbeitet bei einer Wellenlänge von 1.55 µm und eignet sich insbesondere für die Prüfung großer Optiken, Teleskopsysteme, Spiegel und optischer Komponenten für den infraroten Spektralbereich.
Herzstück des Systems ist die patentierte Dynamic Interferometry® Technologie von 4D Technology. Im Gegensatz zu klassischen phasenschiebenden Interferometern wird eine vollständige Messung in weniger als 30 Mikrosekunden erfasst. Dadurch haben Vibrationen, Luftturbulenzen und andere Umwelteinflüsse wesentlich weniger Zeit, das Messergebnis zu beeinflussen.
Die PhaseCam ermöglicht damit präzise interferometrische Messungen auch unter Bedingungen, unter denen konventionelle Interferometer eine aufwendige Schwingungsisolierung oder kontrollierte Messumgebung benötigen würden.

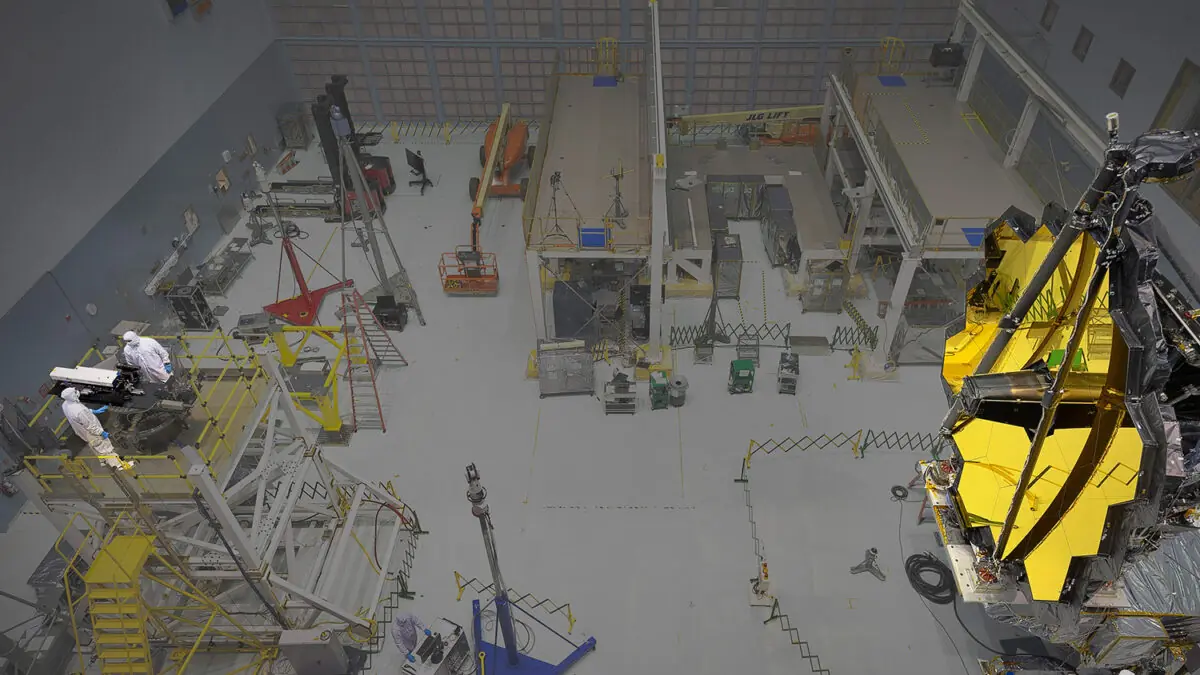

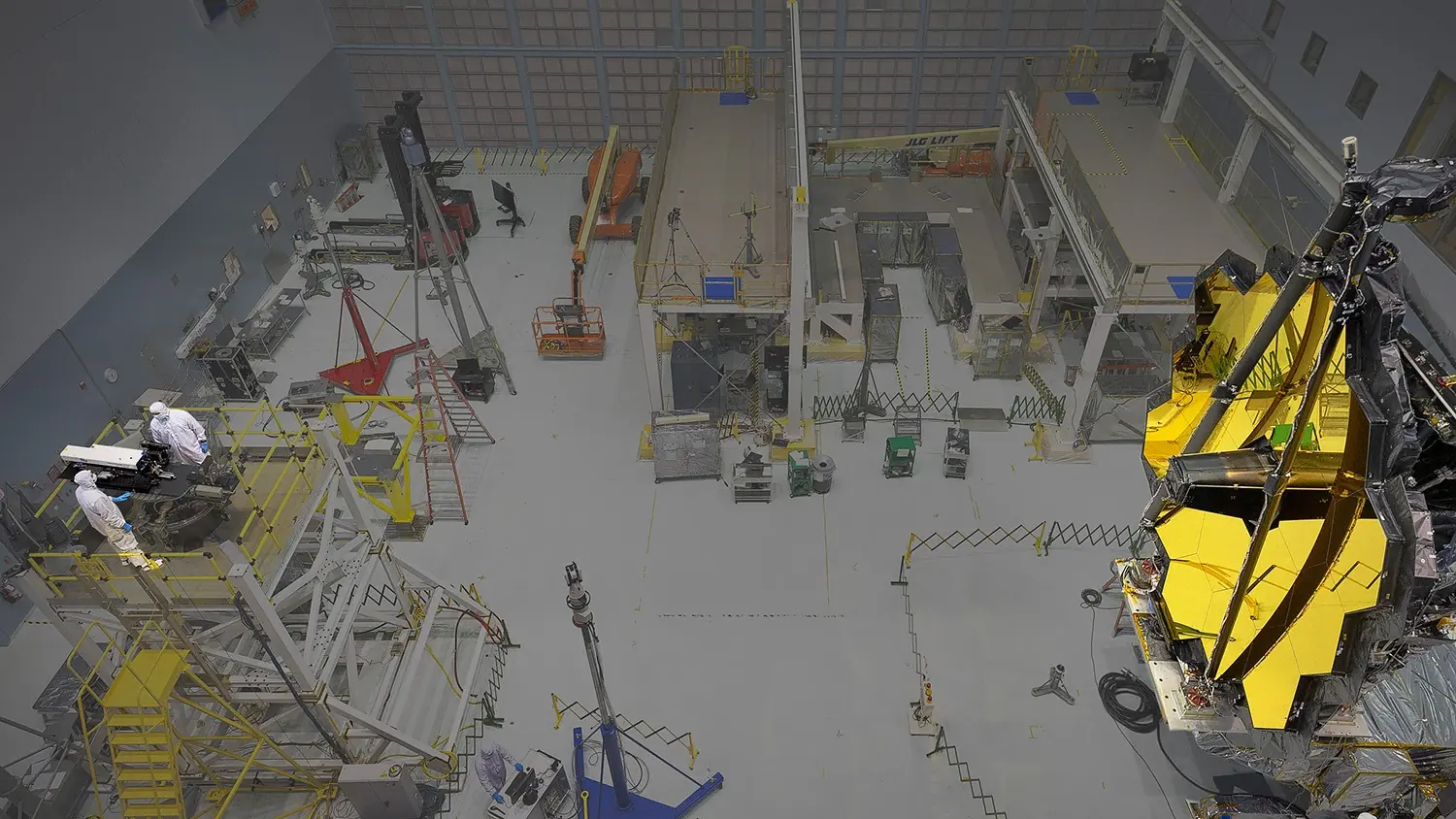

Messung großer Optiken und Teleskopsysteme
Die Kombination aus dynamischer Messung und SWIR-Wellenlänge macht die PhaseCam besonders interessant für große optische Systeme. Typische Messobjekte sind Teleskopspiegel, konkave und konvexe Optiken, Linsensysteme, Kollimatoren sowie komplette optische Baugruppen.
Durch die hohe Unempfindlichkeit gegenüber Umgebungsstörungen können Messungen nicht nur im klassischen Optiklabor, sondern auch in Fertigungsumgebungen, Testständen und an großen beziehungsweise schwer transportierbaren optischen Systemen durchgeführt werden.
Dynamic Interferometry® – Messung ohne klassische Phasenschiebung
Bei klassischen Phase-Shifting-Interferometern werden mehrere zeitlich aufeinanderfolgende Aufnahmen benötigt. Bewegungen zwischen diesen Aufnahmen können das Messergebnis beeinflussen. Die Dynamic Interferometry® Technologie erfasst die für die Phasenbestimmung erforderlichen Informationen dagegen praktisch gleichzeitig.
Dadurch lassen sich dynamische Vorgänge untersuchen und hochpräzise Messungen auch bei Vibrationen, Luftbewegungen oder mechanisch weniger stabilen Messaufbauten durchführen.
Vorteile der PhaseCam SWIR
- SWIR-Wellenlänge 1,55 µm
- Vollständige Messung in weniger als 30 µs
- Patentierte Dynamic Interferometry® Technologie
- Hohe Unempfindlichkeit gegenüber Vibrationen und Luftturbulenzen
- Geeignet für große Aperturen und Teleskopoptiken

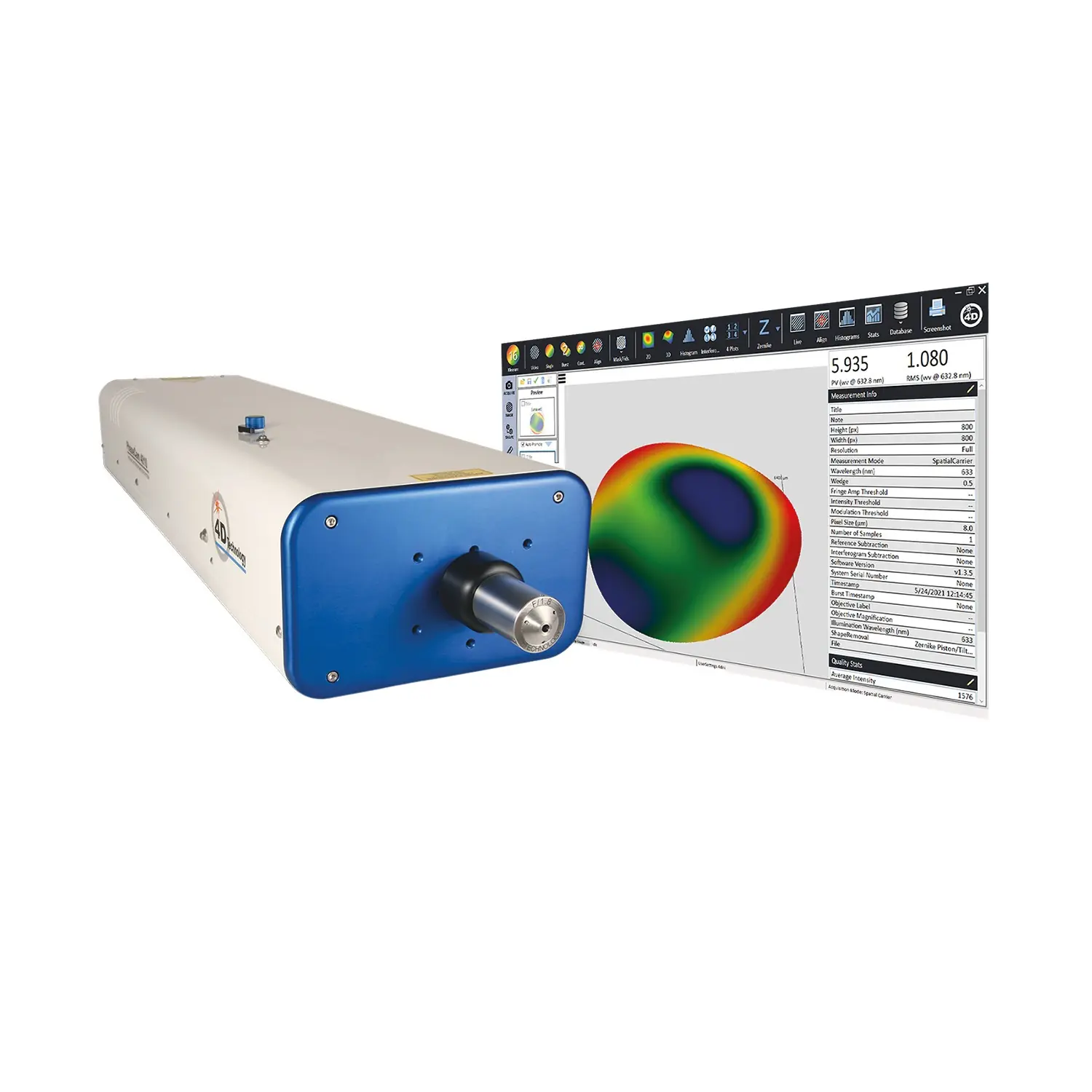

- Präzise Wellenfront- und Oberflächenmessung
- Einsatz im Optiklabor sowie in Fertigungs- und Testumgebungen
- Messung dynamischer Vorgänge möglich
- Keine klassische zeitliche Phasenschiebung erforderlich
- Weitere PhaseCam-Konfigurationen für unterschiedliche Spektralbereiche verfügbar
Weitere Wellenlängen und PhaseCam-Konfigurationen
Neben der SWIR-Ausführung stehen PhaseCam- beziehungsweise angepasste Interferometersysteme von 4D Technology für weitere Wellenlängen zur Verfügung. Je nach Messaufgabe können Systeme für den sichtbaren und infraroten Spektralbereich konfiguriert werden.
Für Anwendungen in Reinraumumgebungen, bei speziellen Beschichtungen oder für Optiken, deren Eigenschaften wellenlängenabhängig untersucht werden sollen, unterstützt Soliton bei der Auswahl der geeigneten Messwellenlänge und Systemkonfiguration. Für spezielle Anwendungen sind auch Lösungen für den MWIR- und LWIR-Bereich verfügbar.
