Rauheitsmessung

Die Rauheitsmessung ist ein entscheidender Aspekt in vielen Industriezweigen, von der Optik und Halbleiterherstellung bis zur Automobil- und Luftfahrtindustrie. Sie ermöglicht die präzise Bestimmung der Oberflächenbeschaffenheit und spielt eine wichtige Rolle in der Qualitätskontrolle, Materialforschung und Prozessoptimierung.

Taktil vs. Optisch: Zwei Welten der Rauheitsmessung

Die Rauheitsmessung kann grundsätzlich auf zwei Arten erfolgen: Taktil und optisch.

• Taktile Rauheitsmessung: Hierbei wird ein Tastschnitt (Stylus) über die Oberfläche geführt und die vertikalen Abweichungen gemessen. Diese Methode ist sehr präzise, aber nur linear, wodurch immer nur eine schmales Band über der Oberfläche vermessen wird und keine größere Fläche. Außerdem kann sie bei empfindlichen Oberflächen zu Beschädigungen führen.
• Optische Rauheitsmessung: Diese berührungslose Methode nutzt Licht (Interferometrie), um die Oberflächentopografie zu erfassen. Sie ist schneller und schonender als die taktile Messung, kann aber bei sehr feinen Strukturen an ihre Grenzen stoßen.

Grundlagen der Interferometrie und dynamische Interferometrie

Die Interferometrie ist ein leistungsfähiges Messverfahren, das auf der Überlagerung (Interferenz) von Lichtwellen basiert. Bei der Interferometrie werden zwei oder mehr Lichtwellen so zusammengeführt, dass sie sich überlagern und ein charakteristisches Muster, das sogenannte Interferenzmuster, erzeugen. Dieses Muster enthält wertvolle Informationen über die Eigenschaften des untersuchten Objekts, wie beispielsweise die Oberflächenbeschaffenheit, Abstände oder andere optische Eigenschaften.

Die dynamische Interferometrie ist eine Weiterentwicklung der klassischen Interferometrie, die speziell für anspruchsvolle Messbedingungen entwickelt wurde. Damit ermöglicht sie die schnelle und präzise Messung von Oberflächen, selbst bei Vibrationen oder Bewegungen des Messobjekts. Insbesondere ist diese Technologie nützlich in industriellen Umgebungen, in denen Messungen oft unter schwierigen Bedingungen durchgeführt werden müssen. Dabei ist ein Schlüsselelement der dynamischen Interferometrie der Einsatz von Hochgeschwindigkeitskameras. Diese Kameras erfassen das Interferenzmuster in Echtzeit, sodass sie selbst schnelle Änderungen der Oberflächenform erfassen können. Dadurch sind Messungen an bewegten Objekten oder unter dem Einfluss von Vibrationen möglich, ohne dass etwas die Genauigkeit der Ergebnisse beeinträchtigt.

In der modernen Fertigung und Qualitätskontrolle spielt die präzise Messung von Oberflächen, sowie die Rauheitsmessung eine entscheidende Rolle. Wir bieten innovative Produkte entwickelt, die lineare und optische Rauheitsmessungen durchführen können und neue Maßstäbe in der Oberflächenmesstechnik setzen: die NanoCam, das WARPsurf und das LITEsurf

NanoCam: Oberflächenrauheit im Nanometerbereich

Die NanoCam ist ein Oberflächenprofiler, der sich auf die Messung der Oberflächenrauheit im Nanometerbereich spezialisiert hat. Sie nutzt eine LED-Lichtquelle und eine spezielle Optik, um ein hochauflösendes Profil der Oberfläche zu erstellen. Die NanoCam liefert quantitative Daten über Rauheitsparameter gemäß internationalen Standards und ermöglicht so eine objektive Bewertung der Oberflächenbeschaffenheit. Ihre Anwendungsgebiete reichen von der Charakterisierung von optischen Komponenten bis zur Analyse von technischen Oberflächen in der Automobilindustrie.

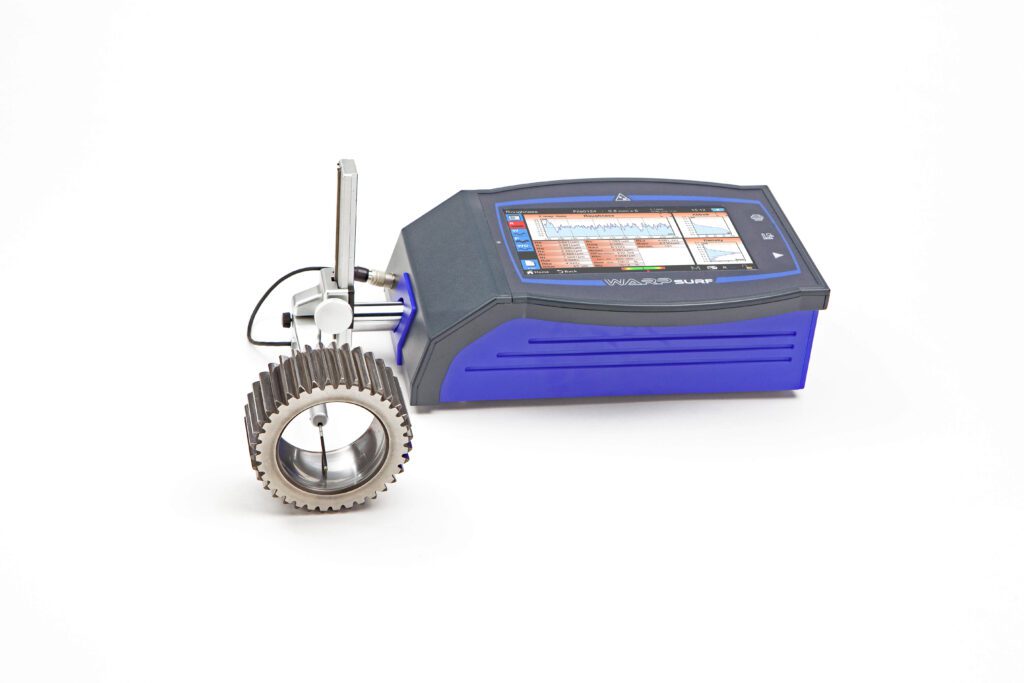

WARPsurf: Allrounder mit intuitiver Bedienung

Das WARPsurf ist ein vielseitiges Rauheitsmessgerät, das sowohl die Rauheit als auch das Profil einer Oberfläche in einem einzigen Gerät analysieren kann. Es zeichnet sich durch seine intuitive Bedienung über einen Touchscreen und seine umfangreichen Analysemöglichkeiten aus. Durch seine kompakte Bauweise und drahtlose Konnektivität eignet sich das WARPsurf ideal für den mobilen Einsatz.

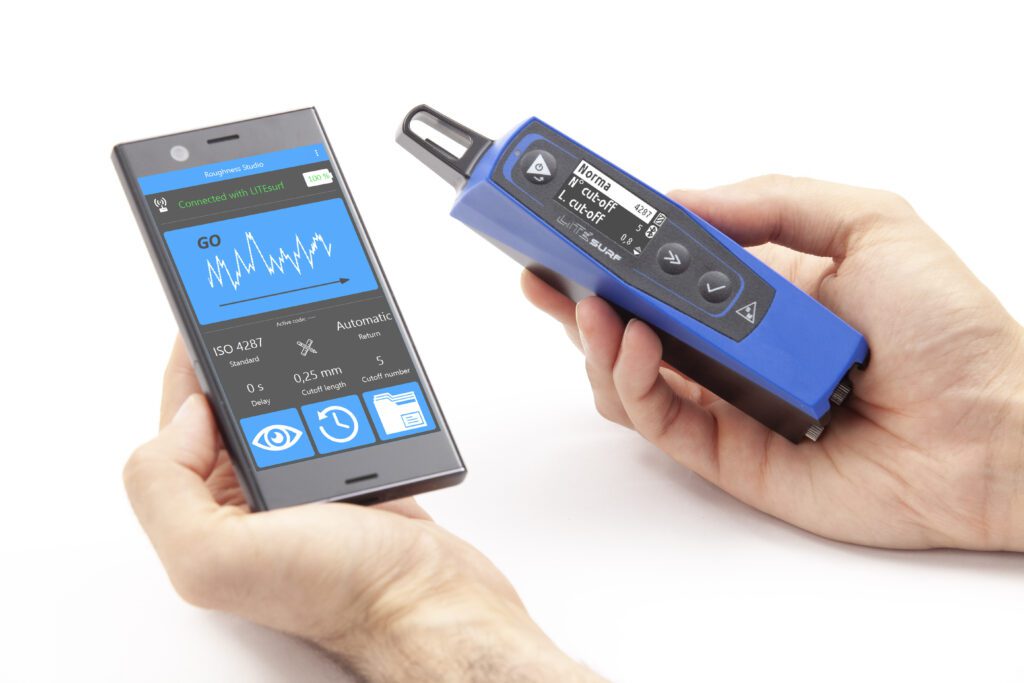

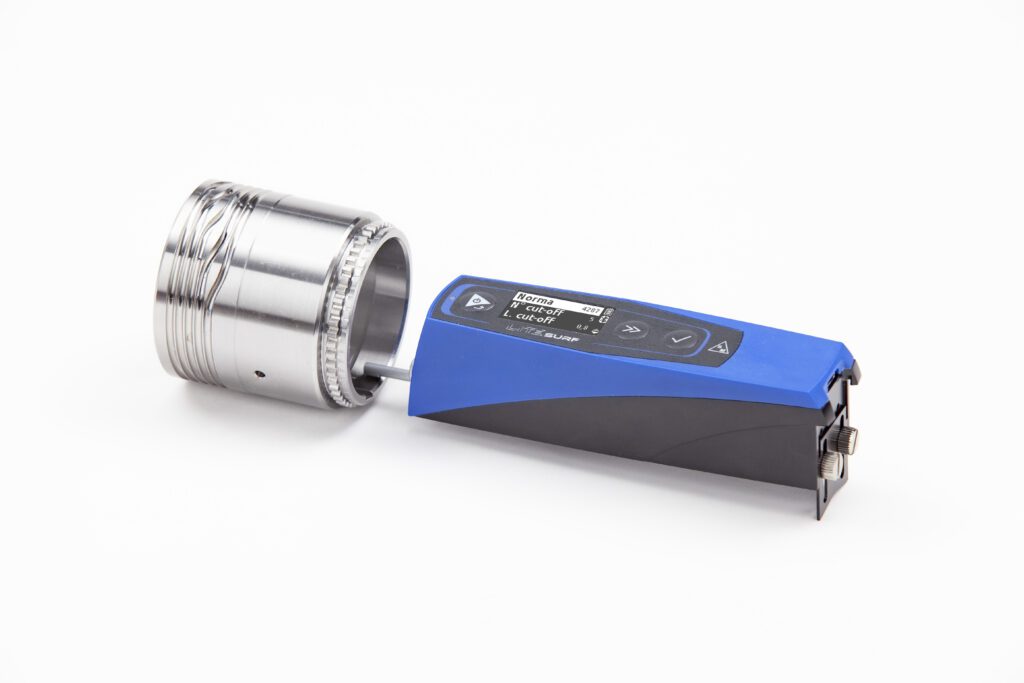

LITEsurf: Flexible Messungen in allen Positionen

Das LITEsurf ist ein kompaktes und robustes Rauheitsmessgerät, das speziell für den Einsatz in der Produktion entwickelt wurde. Es zeichnet sich durch seine einfache Bedienung und seine Fähigkeit aus, Messungen in verschiedenen Positionen durchzuführen. Die drahtlose Datenübertragung ermöglicht eine nahtlose Integration in bestehende Produktionsprozesse.

Fazit

Die dynamische Interferometrie hat sich als leistungsstarke Methode zur Messung der Oberflächenrauheit etabliert. Geräte wie die NanoCam HD, das WARPsurf und das LITEsurf bieten maßgeschneiderte Lösungen für unterschiedliche Anforderungen und Branchen. Die Wahl zwischen linearer und optischer Rauheitsmessung hängt von den spezifischen Anforderungen der Anwendung ab.
