Vielseitiges Messgerät zur Bestimmung von Konturen für Forschung und Industrie

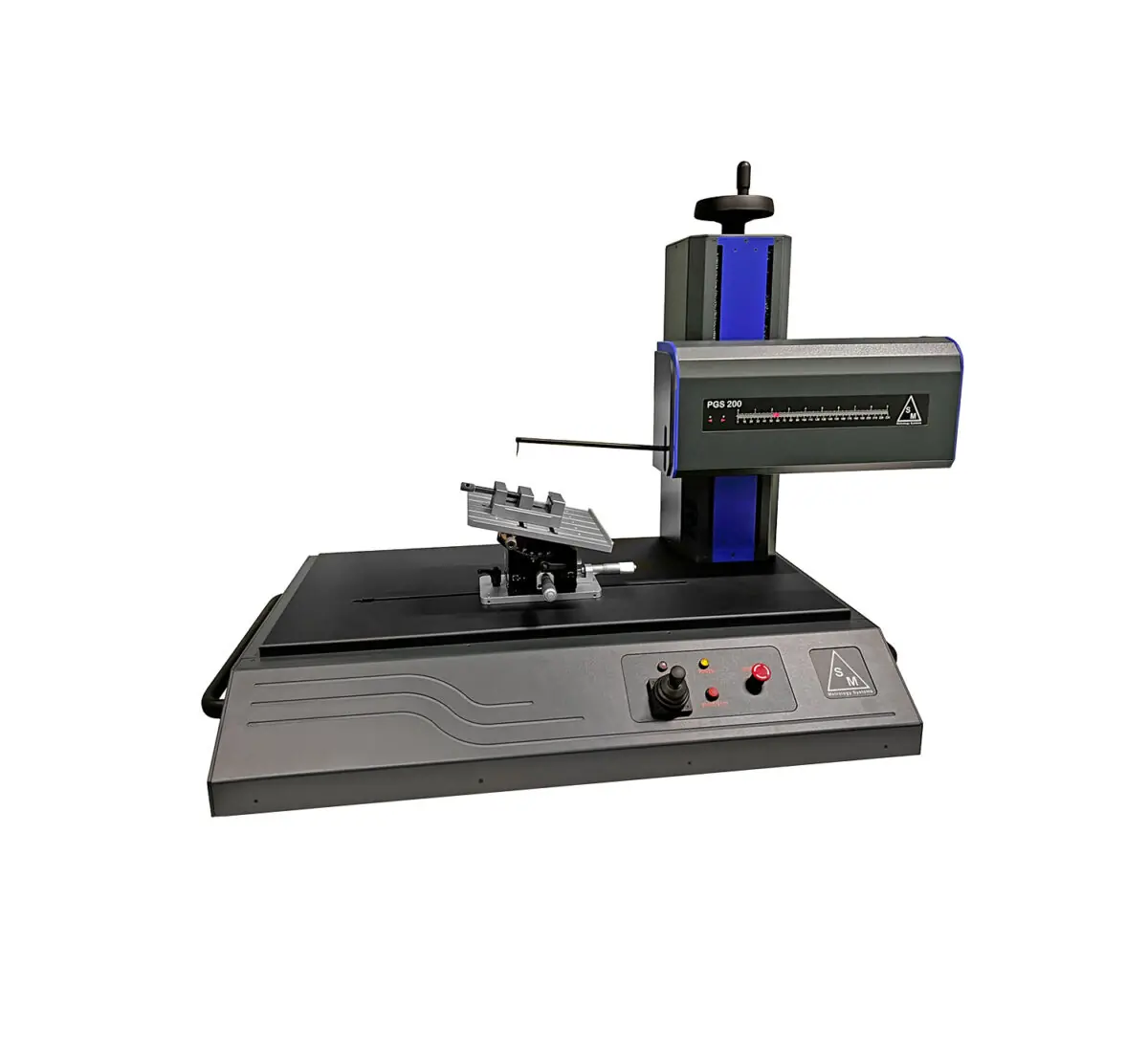

Das Messgerät zur Bestimmung von Konturen PGS200 von SM Instruments ermöglicht die präzise Erfassung von 2D-Profilen und Konturen auf eine äußerst einfache und intuitive Weise. Im Vergleich zur kleineren Version PGS100 ist die Säule per Software auch in Z-Achse ansteuerbar. Außerdem kann die komplette Säuleneinheit verfahren werden oder die Tasteinheit schwenkbar ausgeführt sein. Dadurch sind umfangreiche Messungen durch die große Varianz an Messtastern und Messarmen möglich.
Technische Merkmale
Das Messgerät zur Bestimmung von Konturen verfügt über einen nutzbaren Messbereich von 220 mm Länge und 50 mm Höhe, was eine sehr gute Zugänglichkeit gewährleistet. Die Bedienung der Software des Profilometers ist nicht nur sehr einfach, sondern auch intuitiv. Das Softwareprogramm Profile Studio ist mit allen notwendigen CAD-Funktionen ausgestattet, die für die Bemaßung im Messbericht und für die zuverlässige Kontrolle Ihrer Teile erforderlich sind. Zusätzlich lassen sich Programme zur Automatisierung, die beispielsweise bei Serienmessungen zum Einsatz kommen, leicht und schnell erstellen.
Standardmäßig ist das Messgerät mit einem Arbeitstisch mit „T“-Nut und einem 32-mm-Messtaster ausgestattet. Passende Zubehörteile, wie der Positionierer mit 3 oder 4 Freiheitsgraden und der Präzisionsschraubstock für die Teilefixierung, können ergänzt werden. Die Kalibrierung des Geräts erfolgt softwaregesteuert anhand eines Kalibriernormales nach den gängigen industriellen Normen (DIN EN ISO/IEC 17025).
Anwendungsbereiche des Messgeräts zur Bestimmung von Konturen
Das Messgerät zur Bestimmung von Konturen findet Anwendung in der Qualitätskontrolle im Maschinenbau und der Metallverarbeitung. Es ist einsatzfähig für nahezu alle festen Werkstoffe, bei denen Konturen und Profile gemessen werden müssen. Typische Anwendungen umfassen die Erfassung von Defekten an Oberflächen, die Messung von Winkeln und Rundungen von Flächen, die Analyse von Gewindeprofilen, die Bestimmung von Kantenverläufen mit zugehörigem Winkel sowie die Messung der Länge von Nuten oder Gewinden.
