Präzise Phasenbildgebung mit der Wellenfrontkamera – High Res

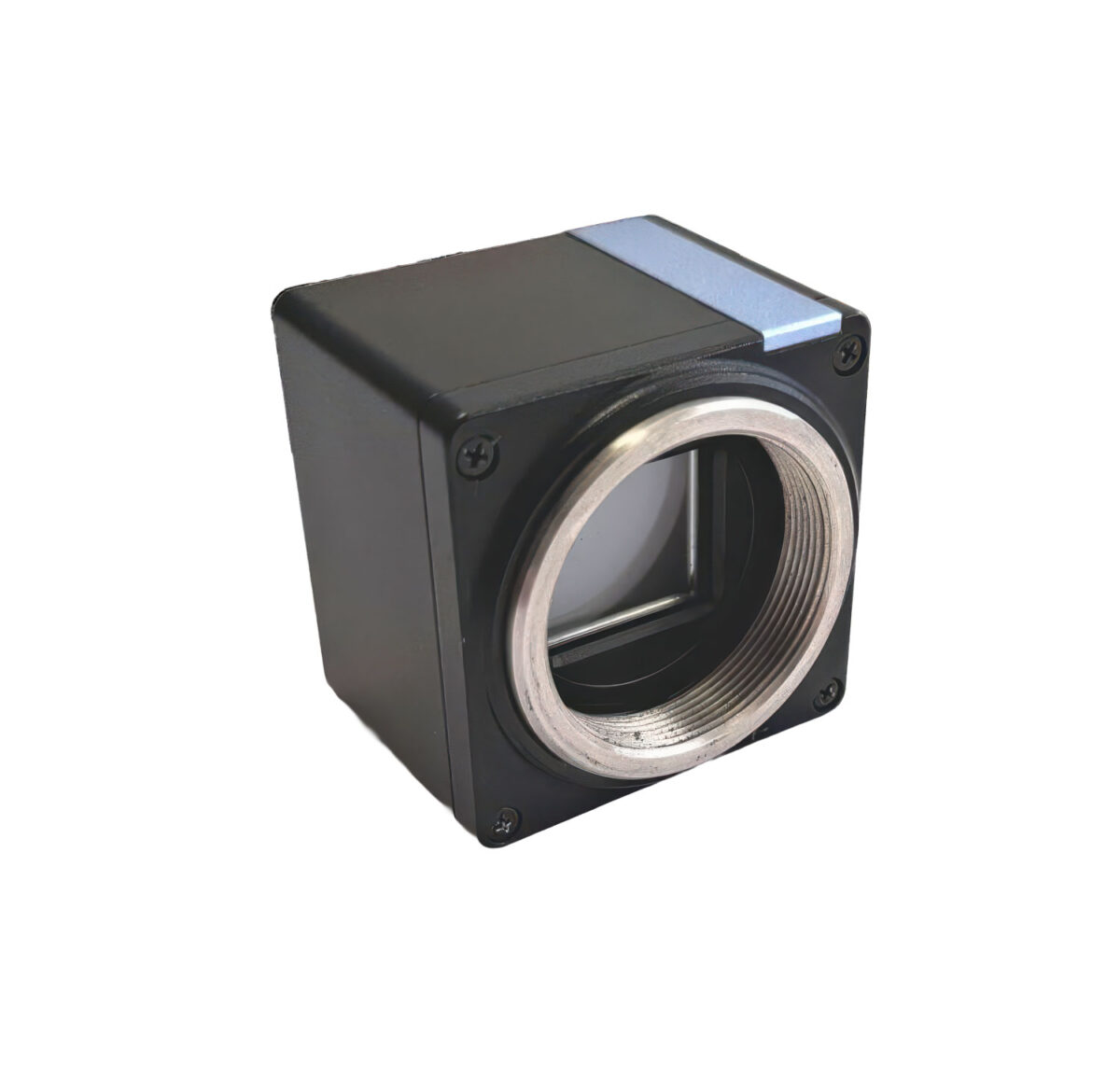

Die TIKEI Cam von Silios ist eine leistungsstarke Wellenfrontkamera – High Res, die speziell für die quantitative Phasenbildgebung (QPI) und die detaillierte optische Wellenfrontanalyse entwickelt wurde. In wissenschaftlichen sowie industriellen Anwendungen setzt diese Kamera Maßstäbe in der Charakterisierung optischer Systeme.
Durch die innovative Kombination eines hochauflösenden CMOS-Sensors mit einer mikro-optischen Struktur erfasst die Wellenfrontkamera – High Res Intensitäts- und Wellenfrontinformationen simultan. Da dieser Vorgang innerhalb eines einzigen Aufnahmezyklus (Single-Shot) erfolgt, lassen sich selbst dynamische Proben ohne Zeitverlust präzise analysieren.
Vorteile der Wellenfrontkamera – High Res in der Anwendung
Der Arbeitsbereich dieser High-Resolution-Lösung liegt im sichtbaren Spektralbereich von 400 nm bis 900 nm. Dank der besonders feinen Pixelstruktur ermöglicht die Wellenfrontkamera – High Res eine extrem hohe räumliche Auflösung sowie eine hochpräzise Rekonstruktion der Wellenfront-Phasen.
Typische Anwendungen sind:
-
quantitative Phasenmikroskopie (QPI)
-
Zell- und Bioprobenanalyse
-
Materialcharakterisierung
-
Nanophotonik
-
optische Systemdiagnostik
Die TAKUME Cam eignet sich besonders für Anwendungen, bei denen hochauflösende Bildgebung und präzise Wellenfrontmessung kombiniert werden müssen.
Vergleich der Silios Wellenfrontkameras:
| Modell | Spektralbereich | Hauptstärke | Sensorauflösung | Wellenfrontauflösung | Technologie | Typische Anwendungen |
|---|---|---|---|---|---|---|
| MAKATEA Cam | 400–900 nm (sichtbar) | Sehr hohe Phasensensitivität (< 1 nm RMS) | 2048 x 2048 (4.2 MP) | 680 x 680 | QLSI (Quadriwave Lateral Shearing Interferometry) | Quantitative Phasenmikroskopie, Zellanalyse, label-freie Mikroskopie |
| TIKEI Cam | 400–900 nm (sichtbar) | Hohe räumliche Auflösung für Wellenfrontanalyse | 4500 x 4500 ( 20 MP) | 1500 x 1500 | Mikro-optische Wellenfrontstruktur | Mikroskopie, Materialanalyse, optische Systemdiagnostik |
| TAKUME SWIR Cam | 900–1700 nm (SWIR) | Wellenfrontmessung im Infrarotbereich | 1296 × 1032 (1.3 MP) | 432 × 344 | COLOR-SHADES® Technologie | Metasurface-Messungen, Nanopartikel-Analyse, optische Metrologie |
