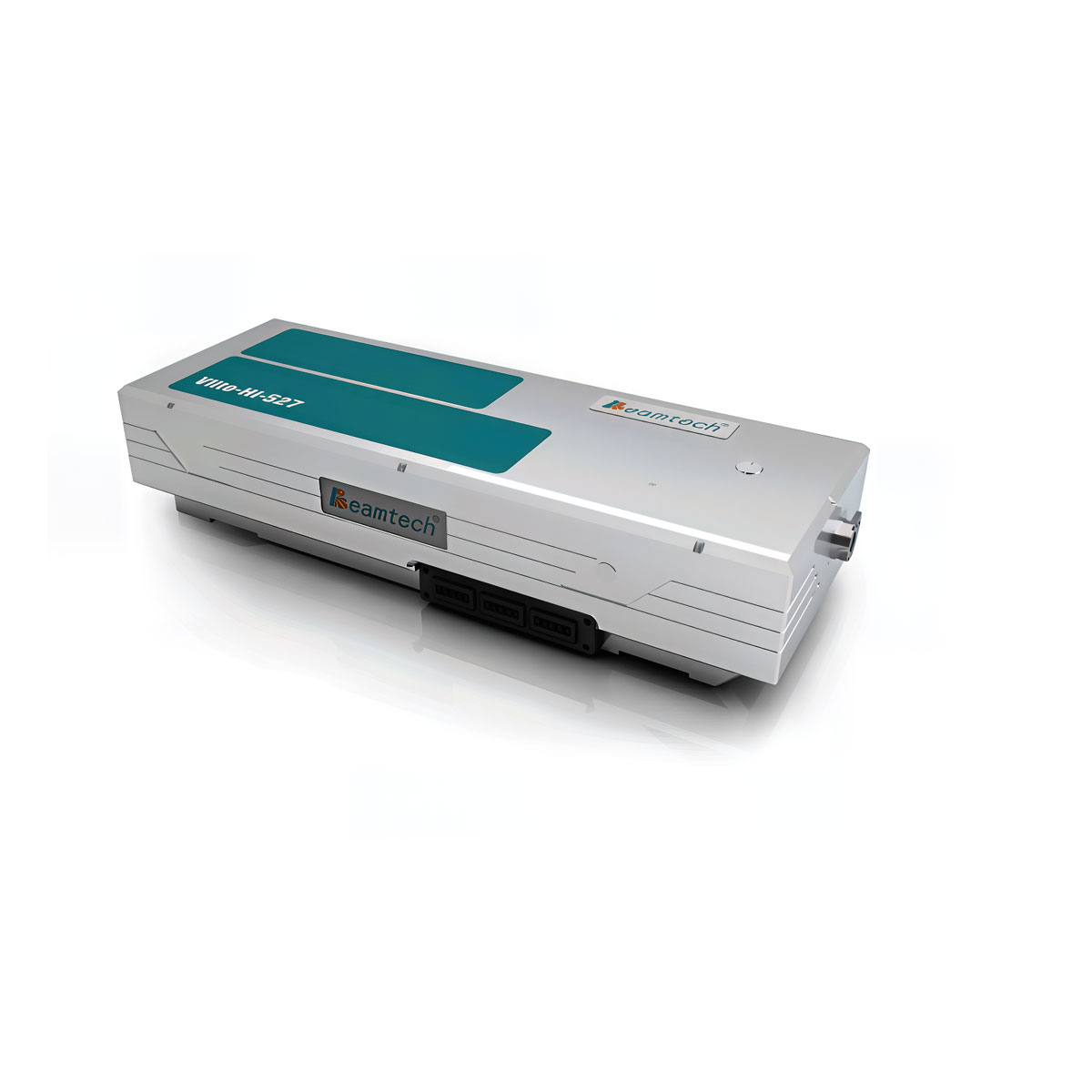

Die vLite-Hi-527 Serie von Beamtech Optronics ist eine Familie hochfrequenter Dual-Puls-DPSS-Laser für anspruchsvolle Particle Image Velocimetry (PIV)-Anwendungen. Die Systeme wurden speziell für zeitaufgelöste Strömungsmessungen (TR-PIV) entwickelt und ermöglichen Repetitionsraten von bis zu 10 kHz bei gleichzeitig hoher Pulsstabilität und exzellenter Strahlqualität.
Durch den Einsatz hochwertiger Nd:YLF-Laserkristalle in Kombination mit akustooptischer Q-Switch-Technologie erreichen die Laser Pulsenergien bis 50 mJ bei 1 kHz sowie Pulsdauern bis hinunter zu 150 ns. Damit eignet sich die Serie sowohl für industrielle Strömungsanalysen als auch für wissenschaftliche Hochgeschwindigkeitsmessungen.
Die vLite-Hi-527 Serie wurde speziell für zeitaufgelöste Strömungsanalysen entwickelt, bei denen hohe Bildraten und stabile Pulsparameter entscheidend sind. Die Laser arbeiten mit zwei synchronisierten Laserkavitäten und erzeugen bei einer Wellenlänge von 527 nm kurze, energie- und zeitstabile Laserpulse für moderne Hochgeschwindigkeits-PIV-Systeme.
Im Gegensatz zu klassischen Niedrigfrequenz-PIV-Lasern ermöglicht die Serie kontinuierlich einstellbare Repetitionsraten zwischen 0,2 und 10 kHz. Dadurch lassen sich auch hochdynamische Strömungsvorgänge mit hoher zeitlicher Auflösung erfassen.
Beamtech verwendet einen hochwertigen Nd:YLF-Laserkristall mit akustooptischem Q-Switch. Die speziell entwickelte Resonatorgeometrie sorgt für eine Energiestabilität von bis zu 1 % RMS, geringe Leistungsdrift sowie eine ausgezeichnete Übereinstimmung der beiden Laserkavitäten. Zusätzlich gewährleisten ein Timing-Jitter von weniger als 3 ns und eine Pointing-Stabilität von unter 20 µrad reproduzierbare Messergebnisse.
Für einen sicheren Betrieb verfügt das System über zahlreiche integrierte Schutzmechanismen, darunter Lichtweg-Interlocks, Netzteilverriegelung, Durchflussüberwachung, Not-Aus sowie Gehäuseüberwachung. Ein optionaler integrierter Lichtarm mit Lichtschnittoptik erleichtert die Integration in bestehende PIV-Messsysteme.
Verfügbare Modelle
Die vLite-Hi-527 Serie ist in vier Leistungsstufen erhältlich und deckt ein breites Spektrum von Time-Resolved-PIV-Anwendungen ab:
vLite-Hi-527-20
- Pulsenergie ≥ 20 mJ bei 1 kHz
- Durchschnittliche Ausgangsleistung ≥ 20 W
vLite-Hi-527-30
- Pulsenergie ≥ 30 mJ bei 1 kHz
- Durchschnittliche Ausgangsleistung ≥ 30 W
vLite-Hi-527-40
- Pulsenergie ≥ 40 mJ bei 1 kHz
- Durchschnittliche Ausgangsleistung ≥ 40 W
vLite-Hi-527-50
- Pulsenergie ≥ 50 mJ bei 1 kHz
- Durchschnittliche Ausgangsleistung ≥ 50 W
Alle Modelle arbeiten bei einer Wellenlänge von 527 nm und verfügen über kontinuierlich einstellbare Repetitionsraten von 0,2 bis 10 kHz, eine hohe Energiestabilität sowie eine für anspruchsvolle PIV-Anwendungen optimierte Dual-Kavitäts-Architektur.
Vorteile der vLite-Hi-527 Serie
- Repetitionsraten bis 10 kHz für hochdynamische Strömungsmessungen
- Hohe Pulsenergie bei gleichzeitig hoher Bildrate
- Exzellente Energiestabilität
- Geringer Timing-Jitter
- Synchronisierte Dual-Kavitäts-Architektur
- Einfache Integration in bestehende PIV-Systeme
- Umfangreiche Sicherheitsfunktionen
- Geeignet für Forschung und industrielle Strömungsdiagnostik
Hersteller
Beamtech Optronics entwickelt Laserquellen für industrielle, wissenschaftliche und strömungsmechanische Anwendungen. Das Portfolio umfasst PIV-Laser, DPSS-Laser, Nd:YAG-Laser sowie kundenspezifische Lasersysteme für Forschung, Messtechnik und OEM-Integration.
