HM-Serie – Breitbandige Membran-Hydrophone für präzise Ultraschallmessungen
Die HM-Serie von Onda umfasst breitbandige Membran-Hydrophone zur präzisen Messung gepulster und kontinuierlicher Ultraschallfelder in Flüssigkeiten. Die planare Membrankonstruktion ermöglicht einen sehr gleichmäßigen Frequenzgang und eine hohe Empfindlichkeit über einen großen Frequenzbereich.
Dadurch eignen sich die Hydrophone sowohl für die Charakterisierung medizinischer Ultraschallsysteme als auch für Forschung, Entwicklung, Kalibrierung und anspruchsvolle akustische Feldmessungen.
Planare Membran für breitbandige Messungen
Das zentrale Element der HM-Serie ist eine dünne piezoelektrische Membran, die auf akustische Druckschwankungen reagiert. Die planare Konstruktion ermöglicht einen breitbandigen und vergleichsweise flachen Frequenzgang und eignet sich damit besonders zur reproduzierbaren Erfassung komplexer Ultraschallpulse.
Je nach Modell und Konfiguration deckt die HM-Serie einen großen Frequenzbereich ab und ermöglicht dadurch die Charakterisierung unterschiedlichster Ultraschallquellen.
HMA – freie Membran für hohe Schalldrücke
Die HMA-Ausführungen verwenden eine frei gespannte Membran ohne rückseitige akustische Unterstützung. Diese Konstruktion reduziert zusätzliche Wechselwirkungen mit einer Rückwand und eignet sich insbesondere für Anwendungen mit hohen akustischen Druckamplituden.
HMA-Hydrophone sind damit eine interessante Lösung für anspruchsvolle Feldmessungen und Anwendungen, bei denen hohe Schalldrücke auftreten.
HMB – gestützte Membran für hohe Stabilität
Bei den HMB-Ausführungen wird die Membran mechanisch unterstützt. Dadurch erhöht sich die Robustheit gegenüber mechanischen Belastungen, beispielsweise durch Wasserbewegungen oder bei automatisierten Messabläufen.
Die gestützte Membrankonstruktion verbindet hohe Empfindlichkeit mit guter mechanischer Stabilität und eignet sich daher besonders für wiederkehrende Messungen und automatisierte Hydrophon-Scanning-Systeme.
Unterschiedliche Aperturen für verschiedene Messaufgaben
Die HM-Serie ist mit unterschiedlichen aktiven Aperturen erhältlich. Damit lässt sich das Verhältnis zwischen Empfindlichkeit und räumlicher Auflösung gezielt an die jeweilige Messaufgabe anpassen.
Kleinere Aperturen ermöglichen eine höhere räumliche Auflösung, beispielsweise bei fokussierten Ultraschallfeldern. Größere Aperturen bieten eine höhere Empfindlichkeit und eignen sich entsprechend für Messungen kleinerer Schalldruckpegel.
Rückführbare Kalibrierung
Für quantitative Schalldruckmessungen bietet Onda die HM-Hydrophone mit rückführbarer Kalibrierung an. Die frequenzabhängige Empfindlichkeit des jeweiligen Hydrophons kann dadurch bei der Auswertung berücksichtigt werden.
Die HM-Serie eignet sich damit sowohl für allgemeine Feldkartierungen als auch für Anwendungen mit hohen Anforderungen an Reproduzierbarkeit und Vergleichbarkeit der Messergebnisse.
Typische Anwendungen
- Medizinische Ultraschalltechnik
- Charakterisierung von Ultraschallwandlern
- Akustische Feldvermessung
- Gepulste Ultraschallmessungen

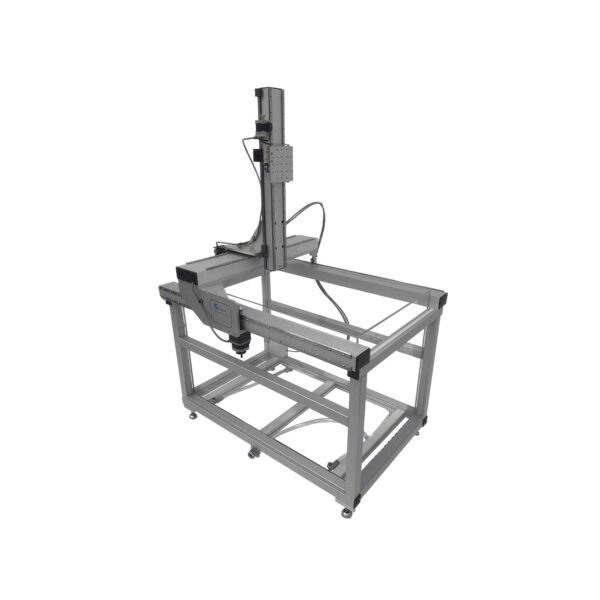

- Automatisierte Hydrophon-Scanning-Systeme
- Forschung und Entwicklung
- Qualitätssicherung
- Kalibrier- und Referenzmessungen
Vorteile der HM-Serie
- Breitbandige Membrankonstruktion
- Flacher Frequenzgang
- Hohe Empfindlichkeit
- Unterschiedliche Aperturgrößen verfügbar
- HMA mit freier Membran
- HMB mit mechanisch gestützter Membran
- Gute räumliche Auflösung
- Rückführbare Kalibrierung
- Geeignet für automatisierte Messsysteme
- Unterschiedliche Ausführungen für verschiedene Ultraschallanwendungen
HM-Serie von Onda
Die HM-Serie bietet eine flexible Plattform für präzise und breitbandige Ultraschallmessungen. Mit unterschiedlichen Aperturen sowie freier oder gestützter Membrankonstruktion können die Hydrophone gezielt an Anforderungen hinsichtlich Empfindlichkeit, räumlicher Auflösung, Schalldruck und mechanischer Robustheit angepasst werden.
Soliton unterstützt Sie bei der Auswahl des geeigneten HM-Hydrophons sowie der passenden Kalibrierung, Signalaufbereitung und Integration in Ihr Ultraschall-Messsystem.
